SFP模块是千兆位以太网的核心组件。 什么是SFP模块？ 本文将对SFP模块进行全面的介绍，包括SFP含义、SFP端口、SFP类型以及如何选择SFP模块。 我希望这篇文章能帮助您充分了解 SFP 并为您的 SFP 网络选择正确的 SFP 模块。

什么是SFP模块？

什么是SFP？ SFP 代表小型可插拔，是一种热插拔接口设备，用于在千兆位网络中将电信号转换为光信号。 SFP是GBIC（千兆位接口转换器）的升级版本。 GBIC 模块和 SFP 模块都是输入/输出设备，用于通过插入网络交换机或路由器设备的千兆位以太网端口来链接 1000BASE-X 光纤或铜网络。

规格	GBIC模块	SFP模块
外形尺寸（高x宽x深）	0.39 英寸 x 1.18 英寸 x 2.56 英寸（1厘米x 3厘米x 6.5厘米）	0.33 0.53英寸x英寸x 2.22 （8.5 mm x 13.4 mm x 56.5 mm）
SFP 连接器类型	SC	LC/RJ45

GBIC 在 1990 世纪 2001 年代非常流行。 采用SC连接器，支持热插拔。 GBIC模块可以看作是第一个具有标准化封装接口的光收发模块。 采用GBIC接口设计的千兆交换机一度占据了很大的市场份额。 然而SFP随后于45年推出，在尺寸上大大提高了GBIC，采用LC或RJXNUMX连接器，尺寸只有GBIC模块的一半，因此SFP收发模块也被称为Mini-GBIC。 随着通信网络传输能力的需求不断增加，网络设备需要配置更多的端口是必然趋势，SFP由于提供了比GBIC高得多的端口密度而迅速取代了GBIC模块。

SFP 外形尺寸由下式指定 SFP MSA （多源协议），已成为全球光模块厂商开发SFP光模块的参考标准。 它规定了SFP光模块的设计要求，包括引脚定义、机械尺寸、金手指封装、应用电路等。

SFP模块的工作原理

SFP模块的用途是什么？ SFP光纤模块用于完成光信号的电光/光电转换。 具体来说，SFP光纤模块插入网络设备（交换机、路由器、网卡等）的SFP插槽中。 它将交换机或路由器的电信号转换为光信号，然后依靠光缆将光信号传输到另一端的SFP模块。 最后，SFP光纤模块的接收端接收传输来的光信号并将其转换为电信号，输入到设备中。

SFP光纤模块主要由光器件、探测器、激光器、放大器、时钟数据恢复、驱动芯片、限幅放大器等组成。 下图是SFP光模块的工作原理框图。

什么是 SFP 端口？

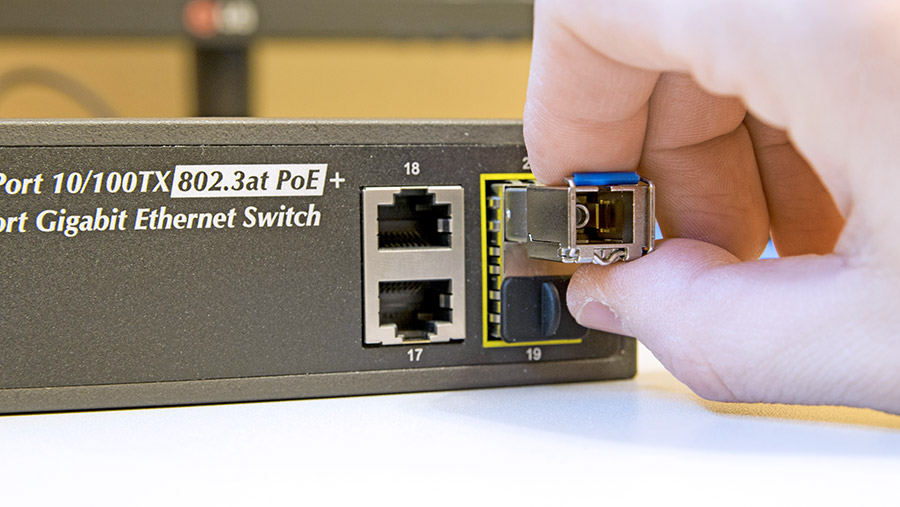

SFP端口是配置在网络设备上的一个插槽，用于插入SFP模块。 下图显示了交换机、路由器、服务器和网卡上的 SFP 端口。

交换机、路由器、服务器和 NIC 上的 SFP 端口

SFP+端口可以插入SFP模块吗？ SFP+模块可以插入SFP端口吗？

SFP+ 和 SFP 模块具有相同的外形尺寸和尺寸，因此看起来完全相同。 主要区别是 SFP+ 模块提高了 SFP 的速度。 SFP+ 支持 10Gbit/s，而 SFP 仅提供 1Git/s。 SFP 模块可以插入 SFP+ 交换机端口，但速度将固定为 1 Gbps。 但是，将 SFP+ 模块插入 SFP 端口后，SFP+ 模块可能根本无法工作。 这取决于SFP+收发器是否可以协商到1Gbps。

SFP 端口连接的是光纤电缆还是铜缆？

SFP 端口既可以连接光纤电缆，也可以连接铜缆。 选择哪一种决定了所插入的 SFP 模块类型。 根据传输介质（光缆和铜缆）的不同，SFP模块类型包括光纤SFP模块和铜缆SFP模块。 常见的光纤SFP模块包括1000BASE-SX、LX、BiDi、CWDM和DWDM。 它们使用 LC 连接器并连接单模或多模光纤电缆。 铜质 SFP 模块称为 1000BASE-T SFP，它与 RJ45 连接器连接并连接 Cat 5e/6/6A 以太网铜缆。
